Liitä laajennusyksikkö ABC800:aan seuraavasti:
- Kytke verkkojännitteet pois.
- Kytke väyläkaapelin liitin ABC800-väylään. Kortti, johon liitin on
kiinnitetty, työnnetään ABC800:n korttipaikkaan. Tarkista, että kortti
menee kunnolla ohjausuriin. Kytke väyläkaapelin toinen pää
laajennusyksikön siihen korttipaikkaan, joka on merkitty valodiodilla.
- Liitä halutut laajennuskortit jaltai levymuisti. Levymuistin
ohjainkortti liitetään väyläkaapelin vasemmalle puolelle, ts.
vasemmalle puolelle valodiodia.
- Paina virtakytkimiä.
- Paina ABC800:n RESET-näppäintä.

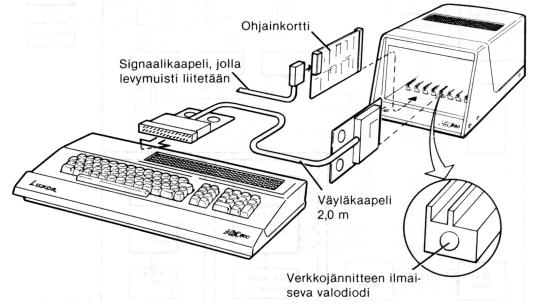

Alla oleva kuva selvittää, kuinka levymuisti liitetään ABC800:aan
laajennusyksikön kautta.
