5 Ympäryslaitteiden liitäntä

5.1 Levymuisti ABC830

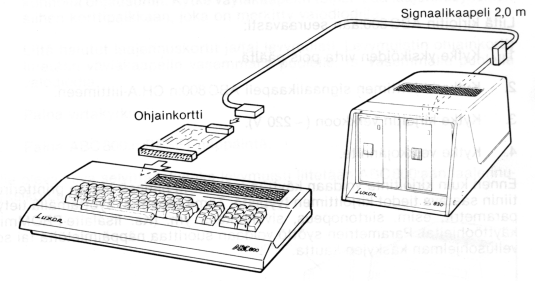

Levymuisti voidaan liittää suoraan ABC800:aan vapaan korttipaikan kautta tai laajennusyksikön ABC890 kautta. Mikäli laajennusyksikköä käytetään, katso lukua 5.4.

1. Sulje yksiköt.
2. Siirrä levymuistin ohjainkortilla olevat kytkimet vastaamaan oikeata tallennustiheyttä (yksin- tai kaksinkertainen).
3. Työnnä ohjainkortti ABC800:n vapaaseen korttipaikkaan (tarkista, että kortti menee kunnolla ohjausuriin). Paina kortti ABC-väylän liittimen pohjaan asti.
4. Liitä levymuistin signaalikaapeli ohjainkortin ja levymuistin välille. Kaapeli voidaan liittää vain yhdellä tavalla.



5. Kytke levymuisti verkkoon (~220 V).
6. Paina yksiköiden verkkokytkimiä.
7. Paina ABC800:n RESET-näppäintä.
8. Kun näyttöön ilmestyy teksti ABC800, järjestelmä on käyttövalmis.

Lisätietoja levymuistin liittämisestä saat levymuistin ABC830 käyttöohjeesta.
