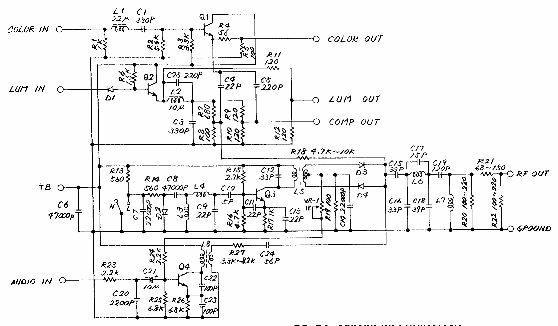

RF Modulator Layout and Schematic #251311
COMPONENT PARTS VALUE: R = Ohm, C = F, L = H
Q3, Q4
: 2SC460 OR EQUIVALENT.
Q1, Q2
: 2SC1684 OR EQUIVALENT.
D3, D4
: 1SS198 OR EQUIVALENT.
D2
: 1SS110 OR EQUIVALENT.
D1
: 1SS119 OR EQUIVALENT.
TOP VIEW
NO.
TERMINALS
1
N.C.
2
AUDIO SIG. INPUT
3
+B (+5V)
4
SYNC + LUM. SIG. INPUT
5
COLOR SIG. INPUT
6
COLOR SIG. OUTPUT
7
COMPO. SIG. OUTPUT
8
SYNC + LUM. SIG. OUTPUT
9
RF OUTPUT
10
CHANNEL SELECT SW.
REAR VIEW
