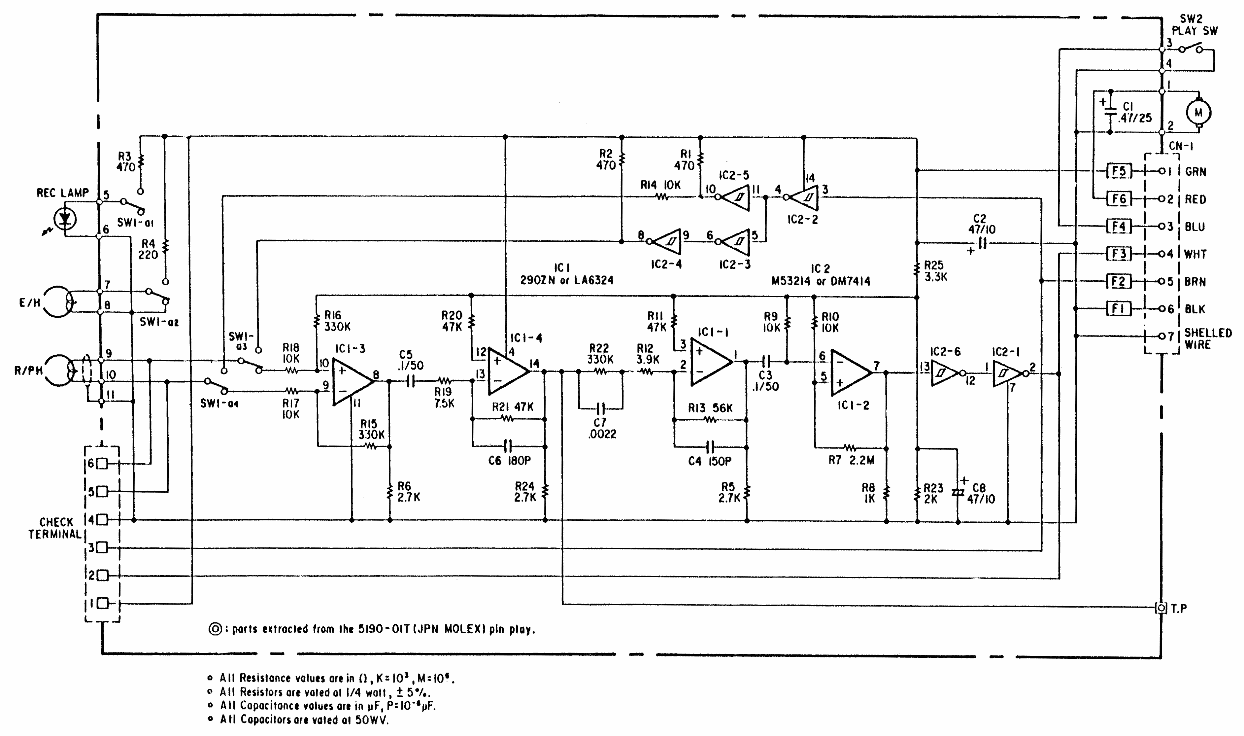

INTERGRATED CIRCUITS |
IC1 | IC LA6324 or NJM-2902N |
IC2 | IC M53214P or DM7414N |
DIODES |
D1 | LED RED 3ø
LED Spacer |
RESISTORS - All values are in ohms-1/4 W 5% unless noted otherwise. |
R1 | 470 ohm |
R2 | 470 ohm |
R3 | 470 ohm |
R4 | 220 ohm |
R6 | 2.7k ohm |
R6 | 2.7k ohm |
R7 | 2.2M ohm |
R8 | 1k ohm |
R9 | 10k ohm |
R10 | 10k ohm |
R11 | 47k ohm |
R12 | 3.9k ohm |
R13 | 56k ohm |
R14 | 10k ohm |
R15 | 330k ohm |
R16 | 330k ohm |
R17 | 10k ohm |
R18 | 10k ohm |
|
RESISTORS (Continued) |
R19 | 7.5k ohm |
R20 | 47k ohm |
R21 | 47k ohm |
R22 | 330k ohm |
R23 | 2k ohm |
R24 | 2.7k ohm |
R25 | 3.3k ohm |
CAPACITORS |
C1 | Aluminum 0.47µ/25V |
C2 | Electrolytic 47µ/10V |
C3 | Mylar 47µ/10V |
C4 | Ceramic .150p |
C5 | Mylar 0.1µ |
C6 | Ceramic 180p |
C7 | Ceramic 0.0022µ |
C8 | Electrolytic 47µ/10V |
MISC. |
SWI | Slide Switch SEA-621 |
F1 | Ferrite Bead |
F2-F6 | Ferrite Bead QIBRHW3.5x4.5x0.8 |
CN1 | 7 Pin Connector |
|
