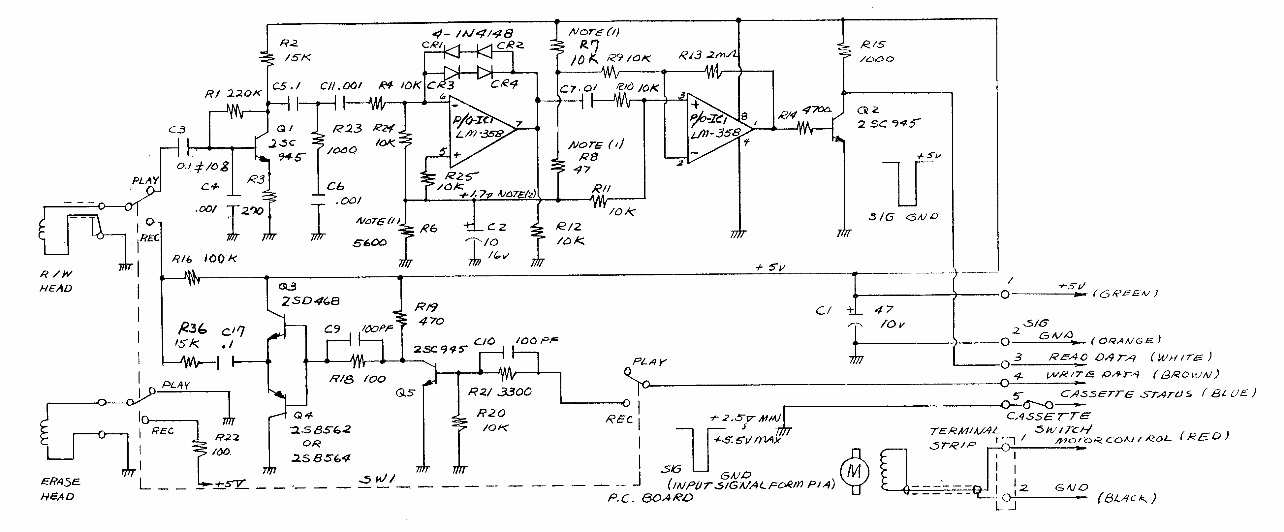

INTERGRATED CIRCUITS |
IC1 | LM 358 (T.I.) Sub:
NA 798 (Fairchild) Sub:
LM 258 (T.I.)
|
TRANSISTORS |
Q1 | NPN 2SC945 Sub:2N3904 |
Q2 | NPN 2SC945 Sub:2N3904 |
Q3 | NPN 2SD468 (H) Sub: 2SD471 (NEC) |
Q4 | NPN 2SB562 (H) Sub: 2SB564 (NEC) |
Q5 | NPN 2SC945 Sub: 2N3904 |
DIODES |
CR1 -CR4 | IN4148 |
RESISTORS - All values are in ohms-1/4 W 5% unless noted otherwise. |
R1 | 220K |
R2 | 15K |
R3 | 270 |
R4 | 10K |
R6 | 5.6 K 1/4w 2% (sub 1 %) |
R7 | 10K 1/4w 2% (sub 1 %) |
R8 | 47 1/4w 2% (sub 1 %) |
R9 | 10K |
R10 | 10K |
R11 | 10K |
R12 | 10K |
R13 | 2M |
R14 | 4.7 K |
R15 | 1K |
|
RESISTORS (Continued) |
R16 | 100K |
R18 | 100 |
R19 | 470 |
R20 | 10K |
R21 | 3.3K |
R22 | 100 |
R23 | 1K |
R24 | 10K |
R25 | 10K |
R36 | 15K |
CAPACITORS |
C1 | Electrolytic 47 µF 10V |
C2 | Electrolytic 10 µF 10V |
C3 | Film .1 µF 100V |
C4 | Ceramic .001 µF 50V |
C5 | Ceramic .1 µF 16V |
C6 | Ceramic .001 µF 50V |
C7 | Ceramic .01 µF 50V |
C9 | Ceramic 100 pF 50V |
C10 | Ceramic 100 pF 50V |
C11 | Ceramic .001 µF 50V |
C17 | Ceramic .1 µF 16V |
MISC. |
SWI | Slide Switch SEA-621 |
|
