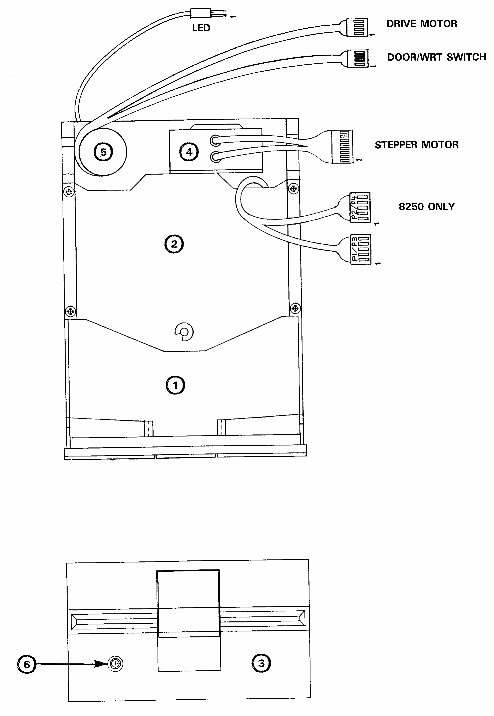

PARTS LIST
825003901 Microp. Safari Drive 8050
825003902 Microp. Safari Drive 8250
- 31424001 MSA DOOR ASSEMBLY
- Door w/Door Plate & Spring
- 31424101 MSA HUB ASSEMBLY
- Top Housing w/Hub
- Write Protect & Micro Switch Assy.
- 31424201 MSA FRONT BEZEL
31424301 MSA 8050 R/W HEAD ASSY.
- R/W Head w/Harness
- Load Arm w/Pad
31424401 MSA 8250 R/W HEAD ASSY.
- Up/Low R/W Head w/Harness
- 31424501 MSA STEPPER MOTOR ASSY.
- Stepper Motor w/Harness
- 31417001 MIC/MSA TACH MOTOR
31424601 MSA HOUSING/SPINDLE ASSY.
- Housing Base
- Spindle/Tach Assy.
31424701 MSA DRIVE BELT
31424801 MSA HARDWARE
- Assorted Screws
- Assorted Springs
31417401 UNIV. Replacement Load Pad
- 90382001 UNIV. LED Holder (2 pc.)
32086901 Drive 0 Label
32086902 Drive 1 Label
|
|
|
NO LABEL (LED) |
8 | BLACK | LED, CATHODE |
7 | WHITE | LED, ANODE |
NO LABEL (STEPPER MOTOR) |
8 | WHITE | STEPPER PHASE D |
7 | BLACK | STEPPER PAHSE B |
6 | KEY | N/C |
5 | YELLOW | STEPPER MOTOR +12 |
4 | YELLOW | STEPPER MOTOR +12 |
3 | KEY | N/C |
2 | WHITE | STEPPER PHASE C |
1 | BLACK | STEPPER PAHSE A |
NO LABEL (DOOR/WPT Switch) |
4 | WHITE/RED | WRITE PROTECT SWITCH |
3 | WHITE/BROWN | WRITE PROTECT SWITCH |
2 | YELLOW | DOOR SWITCH |
1 | GREEN | DOOR SWITCH |
NO LABEL (DRIVE MOTOR) |
4 | BLUE | DRIVE MOTOR RETURN |
3 | GREEN | TACHOMETER |
2 | YELLOW | TACHOMETER |
1 | RED | DRIVE MOTOR +12 |
P2/P4 -02 ONLY |
5 | BLACK | READ/WRITE HEAD |
4 | BLACK | R/W AND ERASE COMMON |
3 | BLACK | ERASE HEAD |
2 | KEY | N/C |
1 | BLACK | READ/WRITE HEAD |
P1/P3 |
5 | BLACK | READ/WRITE HEAD |
4 | BLACK | R/W AND ERASE COMMON |
3 | BLACK | ERASE HEAD |
2 | KEY | N/C |
1 | BLACK | READ/WRITE HEAD |
CONNECTOR | PIN NO. | WIRE COLOR | WIRE DESTINATION |
|
